En Grupo Proservices ejecutamos recientemente un proyecto de renovación completa de sala de bombas que incluyó la instalación de tres variadores de frecuencia modelo Ulmax UXM82, el cambio de canalización eléctrica fuera de normativa y la instalación de dos transductores de presión para el control automatizado del sistema.
¿Qué se hizo y por qué?

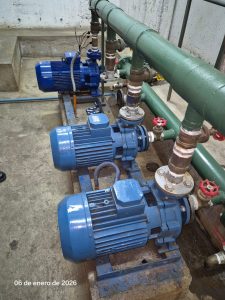

El sistema anterior presentaba deficiencias en su instalación eléctrica que lo dejaban fuera de normativa, además de carecer de un control de presión eficiente. La solución implementada contempló tres componentes principales:

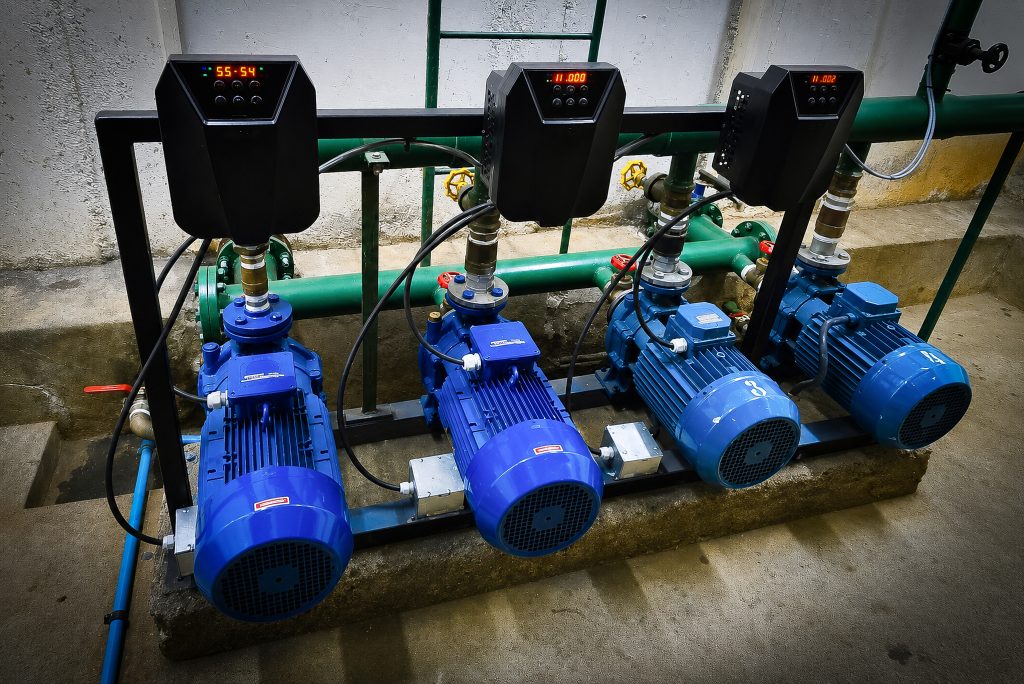

Soporte e instalación de variadores de frecuencia. Se fabricó e instaló un soporte para los tres variadores UXM82, uno por cada bomba, permitiendo un control independiente de velocidad en función de la demanda real de agua del edificio.
Corrección de canalización. Se reemplazó toda la canalización eléctrica existente para adecuarla a normativa vigente, eliminando riesgos eléctricos y asegurando una instalación segura y certificable.
Instalación de transductores de presión. Se instalaron dos transductores de presión, uno por bomba activa, que alimentan la señal de retroalimentación al variador maestro para mantener la presión del sistema en torno a los 5,5 bar.
Cómo funciona el sistema instalado
El sistema opera bajo una configuración Maestro–Maestro Auxiliar–Esclavo. El Variador 1 actúa como Maestro principal: recibe la señal del transductor de presión y regula automáticamente la velocidad de las bombas para mantener la presión objetivo. Cuando el sistema detecta una caída de presión cercana a los 5,3 bar, el variador inicia gradualmente la bomba correspondiente de forma suave, evitando golpes hidráulicos.
Si la demanda de agua supera la capacidad de una sola bomba, el sistema incorpora operación en cascada: activa automáticamente una segunda bomba de apoyo hasta recuperar la presión. Cuando el consumo baja, las bombas se van deteniendo de manera progresiva.
Una de las ventajas de esta configuración es la flexibilidad ante fallas: si el Maestro principal presenta problemas, el Variador 2 (Maestro Auxiliar) toma el control del sistema automáticamente, sin necesidad de intervención manual, garantizando continuidad en el suministro de agua del edificio.
Adicionalmente, el sistema cuenta con rotación automática de bombas, distribuyendo equitativamente las horas de operación entre las tres unidades para maximizar su vida útil.
Protecciones del sistema
El sistema incluye protecciones automáticas ante condiciones anormales: detección de funcionamiento en seco (falta de agua), alarma por alta o baja presión, protección por sobre temperatura del variador, detección de pérdida de fase eléctrica y monitoreo de la señal del transductor de presión.
Resultado
El proyecto entregó una sala de bombas completamente operativa, en regla desde el punto de vista normativo, y con un sistema de presión constante que opera de forma autónoma, eficiente y con redundancia incorporada.
